ภาพรวมผลิตภัณฑ์
วาล์วประตูนั่งแบบยืดหยุ่น-สำหรับงานหนักที่ออกแบบมาสำหรับเครือข่ายน้ำใต้ดินของเทศบาลและระบบดับเพลิง สร้างด้วยโครงเหล็กดัดและลิ่มที่ห่อหุ้ม EPDM/NBR ให้การปิด{2}}อย่างแน่นหนา (การรั่วเป็นศูนย์) ที่แรงดันใช้งานสูงถึง PN25 ออกแบบมาเพื่อการฝังโดยตรงโดยไม่ต้องใช้วาล์วคอนกรีต โดยใช้น็อตส่วนต่อขยายหรือฝาปิดด้านบนเพื่อกระตุ้นพื้นผิว
-
![วาล์วประตูใต้ดินสำหรับการจ่ายน้ำ]()
วาล์วประตูใต้ดินสำหรับการจ่ายน้ำออกแบบมาเพื่อบริการแบบฝังในการจ่ายน้ำในเขตเทศบาลและเครือข่ายสาธารณูปโภคใต้ดิน วาล์วประตูนั่งแบบยืดหยุ่นนี้มีกลไก-ก้านไม่ขึ้น (NRS) ที่ออกแบบมาเพื่อลดระยะห่างในการติดตั้งในแนวตั้งเพิ่มเติม -
![วาล์วประตูก้านไม่ขึ้นใต้ดิน-]()
วาล์วประตูก้านไม่ขึ้นใต้ดิน-วาล์วประตูต้นกำเนิดไม่ขึ้นลงใต้ดิน-ได้รับการออกแบบทางวิศวกรรมสำหรับเครือข่ายท่อส่งน้ำใต้ดินในระบบประปาของเทศบาล โครงสร้างพื้นฐานของน้ำเสีย และระบบป้องกันอัคคีภัยเพิ่มเติม -
![วาล์วประตูนั่งแบบยืดหยุ่นใต้ดิน]()
วาล์วประตูนั่งแบบยืดหยุ่นใต้ดินออกแบบมาเพื่อบริการแบบฝังในระบบจ่ายน้ำของเทศบาล การป้องกันอัคคีภัย และเครือข่ายน้ำเสีย มีลิ่มเหล็กดัดที่ผ่านการวัลคาไนซ์อย่างสมบูรณ์ด้วยยาง EPDM หรือ NBR ที่ได้รับการรับรองจาก WRAS{1}} ช่วยให้เกิดฟอง-ปิดสนิท- (ไม่มีการรั่วไหลตามอัตรา ISOเพิ่มเติม -
![วาล์วประตูใต้ดินเหล็กดัด]()
วาล์วประตูใต้ดินเหล็กดัดวาล์วประตูใต้ดินแบบเหล็กดัดได้รับการออกแบบทางวิศวกรรมสำหรับการฝังโดยตรงในการจ่ายน้ำในเขตเทศบาล การป้องกันอัคคีภัย และเครือข่ายสาธารณูปโภคใต้ดินเพิ่มเติม -
![วาล์วประตูฝังโดยตรง]()
วาล์วประตูฝังโดยตรงวาล์วประตูแบบฝังโดยตรงได้รับการออกแบบทางวิศวกรรมสำหรับเครือข่ายน้ำใต้ดิน น้ำเสีย และเครือข่ายการทำความร้อนในพื้นที่ โดยละเว้นห้องวาล์วคอนกรีตแบบดั้งเดิม (ท่อระบายน้ำ)เพิ่มเติม -
![วาล์วประตูฝังโดยตรงสำหรับการจ่ายน้ำ]()
วาล์วประตูฝังโดยตรงสำหรับการจ่ายน้ำวาล์วประตูฝังโดยตรงได้รับการออกแบบทางวิศวกรรมสำหรับเครือข่ายน้ำใต้ดินของเทศบาล โดยละเว้นห้องวาล์วมาตรฐานเพิ่มเติม
ข้อมูลจำเพาะทางเทคนิค
|
พารามิเตอร์ |
รายละเอียดข้อมูลจำเพาะ |
|
ช่วงขนาด |
DN50 – DN1200 (2" – 48") |
|
ระดับความดัน |
PN10, PN16, PN25 (มีคลาส 125/150) |
|
อุณหภูมิในการทำงาน |
-10 องศาถึง +80 องศา |
|
วัสดุตัวถังและฝากระโปรง |
เหล็กดัด (EN-GJS-500-7 / ASTM A536 65-45-12) |
|
วัสดุลิ่ม |
เหล็กดัดหุ้มด้วย EPDM หรือ NBR อย่างสมบูรณ์ |
|
วัสดุก้าน |
เหล็กกล้าไร้สนิมรีด (SS420 / SS316) พร้อมหัว T ฟอร์จ- |
|
กลไกการทำงาน |
พวงมาลัยบังคับเลี้ยว น็อตสี่เหลี่ยม หรือแอคชูเอเตอร์ไฟฟ้าผ่านหน้าแปลนด้านบน ISO 5211 |
|
มาตรฐานการออกแบบ |
EN 1074-1/-2, EN 558 ซีรีส์ 3, AWWA C515, บี 5163 |
|
การเจาะหน้าแปลน |
ห้องน้ำในตัว 1092-2 (PN10/PN16/PN25), ASME B16.42 |
ลิ่มที่ห่อหุ้มอย่างเต็มที่:EPDM วัลคาไนซ์อย่างสม่ำเสมอบนแกนเหล็กดัด ป้องกันการกัดกร่อน และขจัดการสะสมเศษกระเป๋าที่นั่ง
การออกแบบก้านที่ไม่เพิ่มขึ้น-:ลดความลึกของระยะห่างในการติดตั้งที่จำเป็น เกลียวของก้านยังคงแยกออกจากสื่อภายในฝากระโปรงหน้า
ทริปเปิลโอ-ซีลก้านวงแหวน:โอริงด้านบนและล่าง-ป้องกันการรั่วไหลจากภายนอก และช่วยให้เปลี่ยนโอ-แหวนได้ภายใต้แรงดันเต็มเส้น (ตามข้อกำหนด EN 1074)
การเคลือบอีพ็อกซี่แบบฟิวชั่นบอนด์ (FBE): Electrostatic spray applied internally and externally, thickness >= 250 อืม ได้รับการรับรองสำหรับการสัมผัสกับน้ำดื่ม (ตามมาตรฐาน WRAS/NSF-61)
ระบบเครื่องซักผ้าแทง:แหวนรองกันรุนสีบรอนซ์ด้านบนและด้านล่างที่มีแรงเสียดทานต่ำ-จะช่วยลดแรงบิดในการทำงานในระหว่างรอบ-แรงดันสูง
การใช้งาน
การจ่ายน้ำเทศบาล
เส้นสายหลักและการแยกสาขาในโครงข่ายจ่ายน้ำในเมือง
01
การป้องกันอัคคีภัยใต้ดิน
สายจ่ายน้ำดับเพลิงต้องมีการปิดฉุกเฉินด้วยแรงบิดต่ำ-ที่เชื่อถือได้
02
น้ำเสียและน้ำเสีย
ท่อส่งน้ำดิบและน้ำทิ้งชุมชน (ใช้ NBR และ SS316 แบบพิเศษ)
03
ชลประทานอำเภอ
เครือข่ายชลประทานสนามหญ้าเพื่อการเกษตรและเชิงพาณิชย์ขนาดใหญ่-
04
OEM และการปรับแต่ง
ผลิตใน-บริษัทตั้งแต่การหล่อดิบไปจนถึงการประกอบขั้นสุดท้าย รองรับข้อกำหนดทางวิศวกรรมที่ออกแบบโดยเฉพาะ:
ความยาวลำต้น
ก้านต่อขยายแบบกำหนดเองและน็อตปฏิบัติการทรงสี่เหลี่ยมที่เหมาะกับความลึกในการฝังตั้งแต่ 1.0 ม. ถึง 3.0 ม.
สารเคลือบ
สีและความหนาของผงอีพอกซีที่ผ่านการรับรอง WRAS, NSF หรือ GSK{0}} พิเศษ
การเตรียมการกระตุ้น
แผ่นยึดโดยตรงสำหรับแอคทูเอเตอร์ไฟฟ้า (Auma, Rotork) หรือชุดเกียร์
การติดฉลากส่วนตัว
โลโก้ลูกค้าที่หล่อ{0}}หรือเลเซอร์- หมายเลขซีเรียลเฉพาะ และป้ายชื่อที่กำหนดเอง
การผลิตดำเนินการภายใต้คำสั่ง ISO 9001 และ CE/PED วาล์วทุกตัวผ่านการทดสอบจากโรงงานก่อนจัดส่ง:
การทดสอบเชลล์:ดำเนินการที่ 1.5 x PN โดยใช้น้ำเพื่อตรวจสอบความสมบูรณ์ของการหล่อ
การทดสอบที่นั่ง: Conducted at 1.1 x PN for high-pressure and low-pressure (>การตรวจสอบความถูกต้องของการปิดผนึก=0.6 MPa) (มาตรฐานการรั่วไหลเป็นศูนย์ตาม ISO 5208 Rate A)
การทดสอบการยึดเกาะของการเคลือบ:การตรวจจับการยึดเกาะแบบข้าม-และการตรวจจับการเคลื่อนตัว (3kV) บนการเคลือบ FBE
แพคเกจการตรวจสอบย้อนกลับ:ใบรับรองการทดสอบโรงงาน (EN 10204 3.1) รายงานการทดสอบอุทกสถิต และเอกสารแหล่งที่มาของวัสดุที่มาพร้อมกับการจัดส่งทุกครั้ง
ดาวน์โหลดทางวิศวกรรมและทรัพยากร CAD
เพื่อสนับสนุนการออกแบบโครงการ การส่งประกวดราคา และการประสานงาน MEP โปรดดาวน์โหลดเอกสารทางเทคนิคที่ผ่านการตรวจสอบด้านล่าง:
เขียนแบบ CAD 2D/3D
ไฟล์ STEP / IGES สำหรับวาล์ว DN50 – DN1200 และก้านต่อขยาย
แพคเกจการส่งทางเทคนิค
เอกสารข้อมูลจำเพาะ PDF เส้นโค้งการสูญเสียแรงดัน และใบรับรองการปฏิบัติตามข้อกำหนดของวัสดุฉบับสมบูรณ์
คำถามที่พบบ่อย
ถาม: วาล์วเหล่านี้สามารถฝังโดยตรง-โดยไม่มีกล่องวาล์วได้หรือไม่
ก. ใช่. เมื่อติดตั้งก้านต่อขยายและน็อตใช้งาน สามารถฝังวาล์วลงในดินได้โดยตรง โดยต้องใช้วัสดุทดแทนกรวดที่เหมาะสมเพื่อป้องกันการเคลื่อนย้ายน้ำหนักบนท่อ
ถาม: ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) สำหรับความยาวก้านแบบกำหนดเองคือเท่าไร
ตอบ: สำหรับขนาด DN50–DN300 มาตรฐาน ความยาวก้านแบบกำหนดเองมีจำหน่ายเริ่มต้นที่ 10 หน่วยต่อข้อกำหนด
ถาม: มีเอกสารอะไรบ้างสำหรับการประมูลโครงการเทศบาล?
ตอบ: แพ็คเกจการส่งทางเทคนิคฉบับเต็มประกอบด้วยใบรับรอง ISO เอกสารการปฏิบัติตามข้อกำหนดวัสดุ WRAS/NSF แบบร่างขนาด และ-รายงานการตรวจสอบโดยบุคคลที่สาม (SGS/BV มีให้บริการตามคำขอ)
ขอใบเสนอราคา
ระบุข้อกำหนดของคุณด้านล่างเพื่อรับการตรวจสอบทางเทคนิคและใบเสนอราคาเชิงพาณิชย์ทันที:
ขนาด (DN / นิ้ว):
อัตราแรงดัน (PN / คลาส):
ปริมาณ:
ท่าเรือปลายทาง / ที่ตั้งโครงการ:
เราเป็นที่รู้จักในฐานะหนึ่งในผู้ผลิตและซัพพลายเออร์วาล์วประตูใต้ดินที่น่าเชื่อถือที่สุดในประเทศจีน ด้วยทีมงานผลิตมืออาชีพ เราสามารถตอบสนองความต้องการของลูกค้าส่วนใหญ่ของเราได้ โปรดอย่าลังเลที่จะซื้อวาล์วประตูใต้ดินแบบกำหนดเองที่ผลิตในประเทศจีนจากโรงงานของเรา
-
![หัวจ่ายน้ำดับเพลิงแบบมุมทางออกเดี่ยว]()
หัวจ่ายน้ำดับเพลิงแบบมุมทางออกเดี่ยวยกระดับระบบดับเพลิงของคุณด้วยหัวจ่ายน้ำดับเพลิงแบบมุมทางออกเดียว Keylion®เพิ่มเติม -
![เครื่องตรวจจับการไหลของน้ำแบบใบพัด]()
เครื่องตรวจจับการไหลของน้ำแบบใบพัดเครื่องตรวจจับการไหลของน้ำแบบใบพัดขั้นสูงของเราได้รับการออกแบบทางวิศวกรรมเพื่อให้การตรวจสอบการไหลที่เชื่อถือได้และมีประสเพิ่มเติม -
![สวิตช์ควบคุมดูแล]()
สวิตช์ควบคุมดูแลSupervisory Switch เป็นองค์ประกอบสำคัญในการตรวจสอบสถานะของวาล์วควบคุมการดับเพลิงเพิ่มเติม -

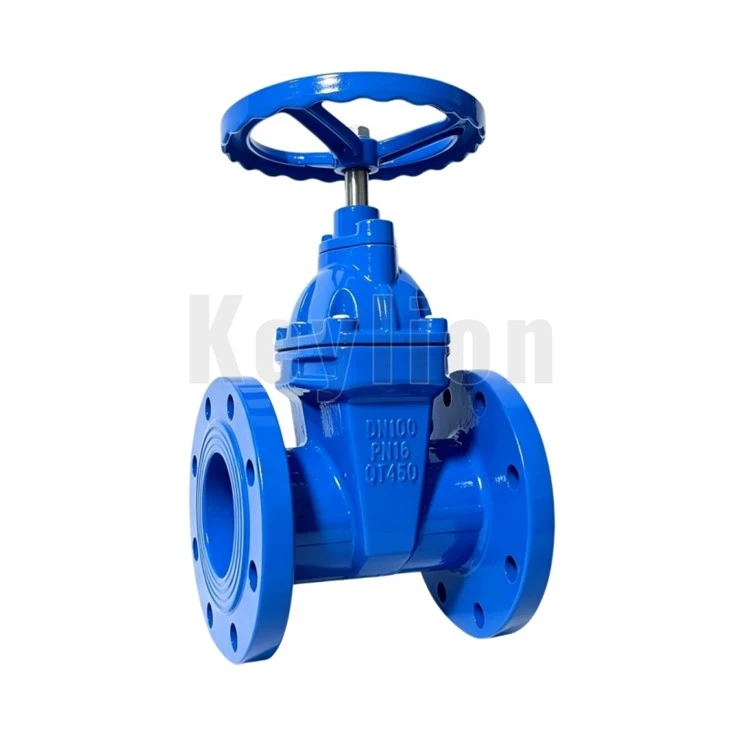

![เกทวาล์ว OS&Y แบบมีหน้าแปลน]()
